مزایای محصول
۱. دقت بالا در تولید بتن: به لطف سیستم‌های توزین دیجیتال مجهز به لودسل‌های با حساسیت بالا و کنترل مرکزی خودکار، این بچینگ پلانت قادر است بتن را با دقت ترکیب کرده و نسبت‌های اختلاط را با تلورانس کمتر از ۲ درصد حفظ کند. این ویژگی، کیفیت پایدار و استحکام نهایی بتن را تضمین می‌کند.
۲. افزایش بهره‌وری و کاهش زمان توقف: با بهره‌گیری از میکسر پن قدرتمند، موتور 50 اسب و گیربکس SEW آلمان، نوار نقاله و سیستم‌های تخلیه اتوماتیک، کلیه مراحل تولید بتن از تغذیه مصالح تا تخلیه بتن، با سرعت، روانی و کارایی بالا انجام می‌شود که باعث افزایش بهره‌وری و کاهش زمان توقف دستگاه می‌گردد.
۳. طراحی صنعتی، ماژولار و مقاوم: از سازه‌های شاسی سنگین و بدنه مقاوم فیدر گرفته تا پاگردها و کابین کنترل ایمن و ارگونومیک، تمامی اجزای دستگاه با اصول مهندسی صنعتی طراحی شده‌اند. این ساختار ماژولار، امکان تعمیر، ارتقاء یا جابجایی سریع دستگاه را فراهم می‌سازد و موجب کاهش هزینه‌های عملیاتی در بلندمدت می‌شود.

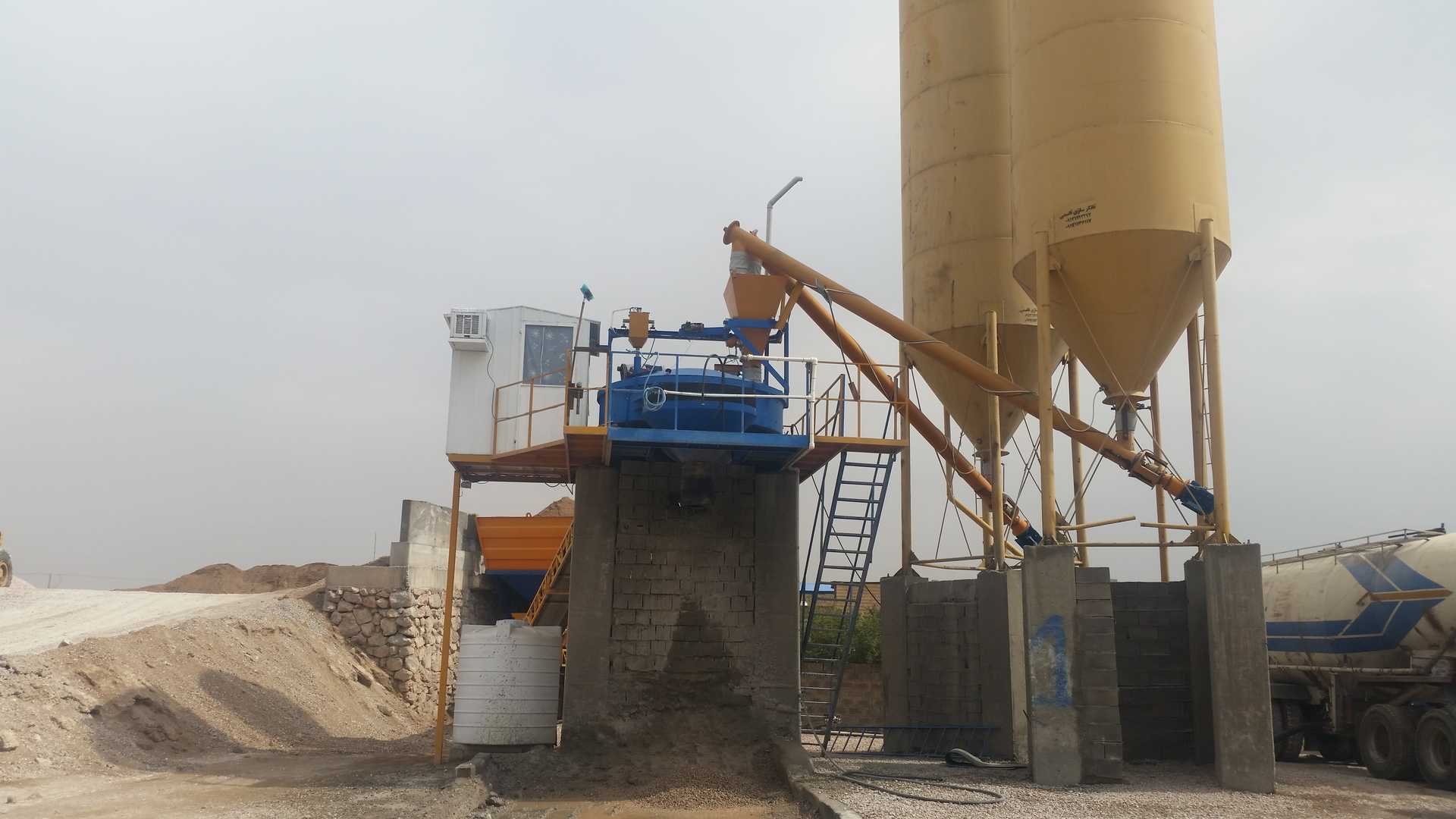

اگر به دنبال دستگاهی هستید که بتواند با دقت، سرعت و دوام بالا نیازهای تولید بتن پروژه‌های شما را پاسخ دهد، بچینگ پلانت ۱ متری با میکسر پن و فیدر مصالح انتخابی هوشمندانه و مطمئن است. این محصول با بهره‌گیری از تکنولوژی روز، قطعات باکیفیت و طراحی صنعتی، آماده است تا بهره‌وری پروژه شما را افزایش داده و هزینه‌های تولید را به شکل چشمگیری کاهش دهد. هم‌اکنون برای مشاوره خرید، استعلام قیمت و دریافت اطلاعات بیشتر با ما تماس بگیرید و گامی مطمئن در مسیر تجهیز کارگاه خود بردارید.
اجزای سازنده دستگاه بچینگ پلانت یک متری :

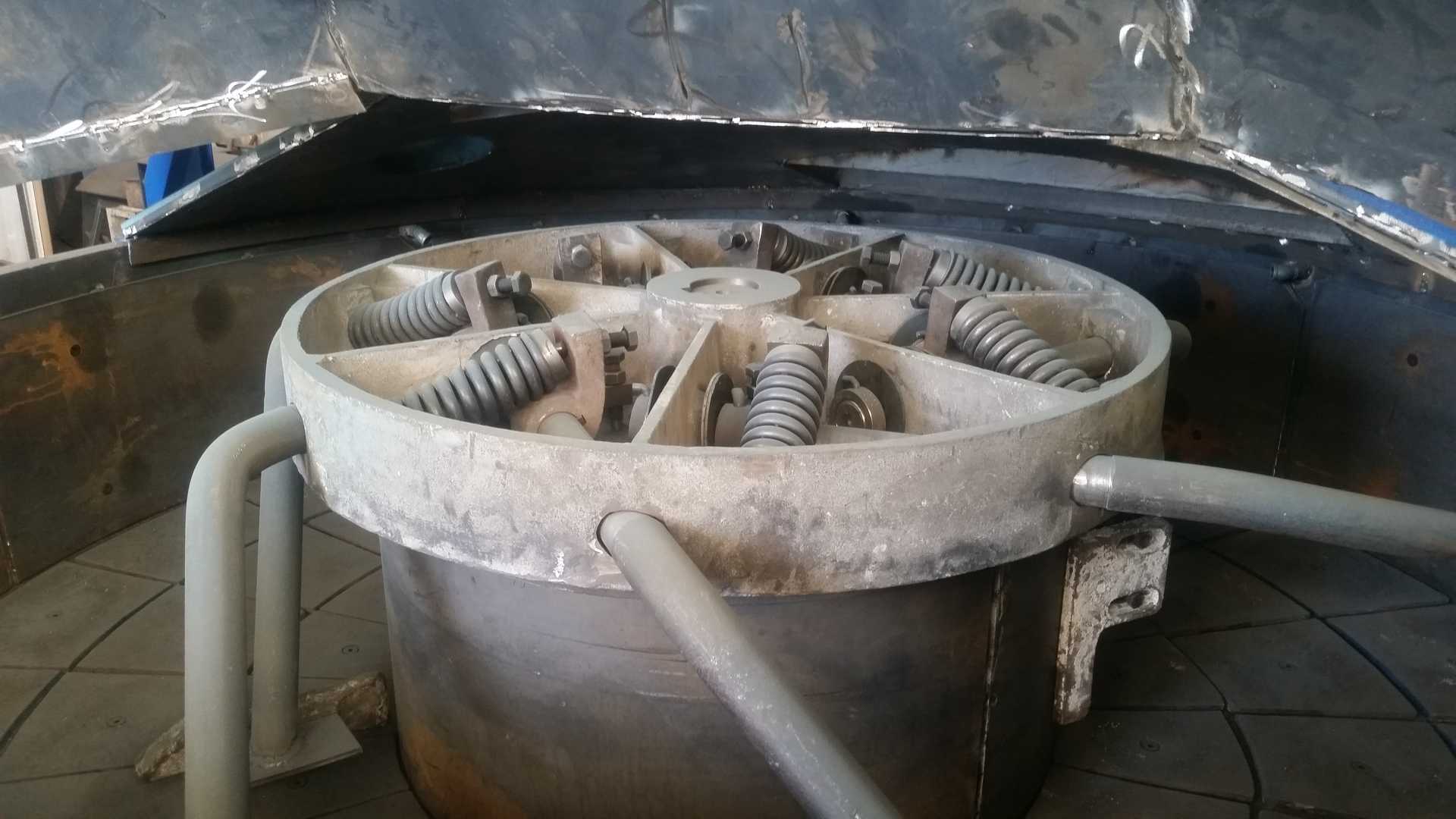

میکسر مخلوط اصلی :

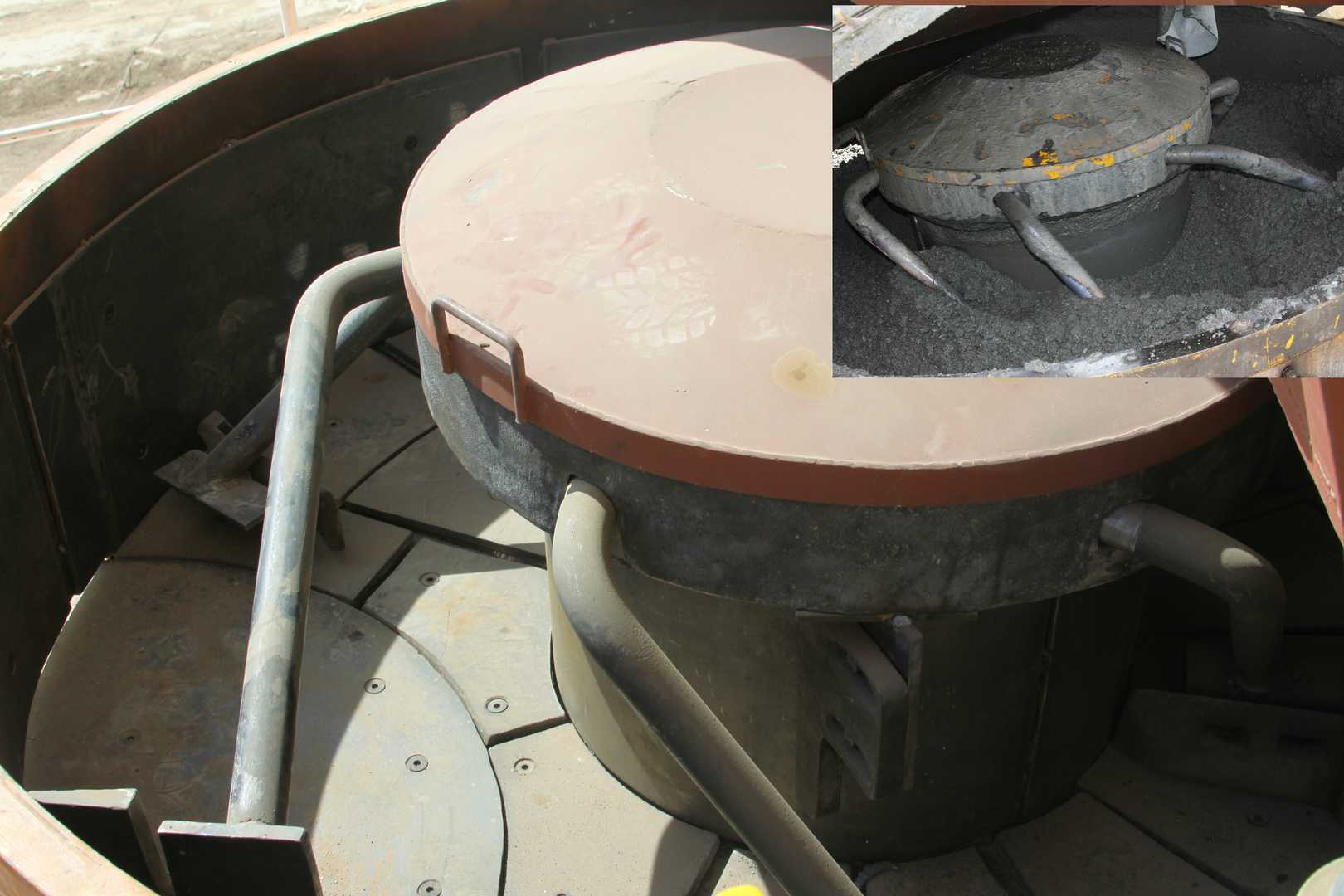

در قلب هر سیستم بچینگ قدرتمند، میکسری با عملکرد بالا قرار دارد که وظیفه‌ی اصلی آن، تضمین یکنواختی، کیفیت و سرعت اختلاط بتن است. میکسری که در این سیستم مورد استفاده قرار گرفته، از نوع پن (Pan Mixer) با ظرفیت عملیاتی بالا می‌باشد که قابلیت تولید ۱ مترمکعب بتن در هر بچ را داراست. این میکسر با وزن مخلوط‌گیری حدود ۲۴۰۰ کیلوگرم طراحی شده و از قطعات مقاوم، بادوام و مهندسی‌شده بهره می‌برد تا در شرایط کاری پرفشار و مداوم، بهترین بازدهی را ارائه دهد.
دیگ میکسر با استفاده از ورق فولادی به ضخامت ۱۰ میلی‌متر ساخته شده است که مقاومت بالا در برابر تنش‌های مکانیکی و فشارهای حاصل از اختلاط مصالح را تضمین می‌کند. علاوه بر این، کف و جداره داخلی دیگ به صورت کاملاً مهندسی‌شده با ورق‌های سرامیکی ضد سایش پوشیده شده‌اند تا در برابر فرسایش ناشی از تماس مداوم با شن، ماسه و سیمان مقاومت فوق‌العاده‌ای داشته باشند. این پوشش‌ها قابل تعویض بوده و در زمان نگهداری یا تعمیرات، به راحتی قابل جایگزینی می‌باشند.

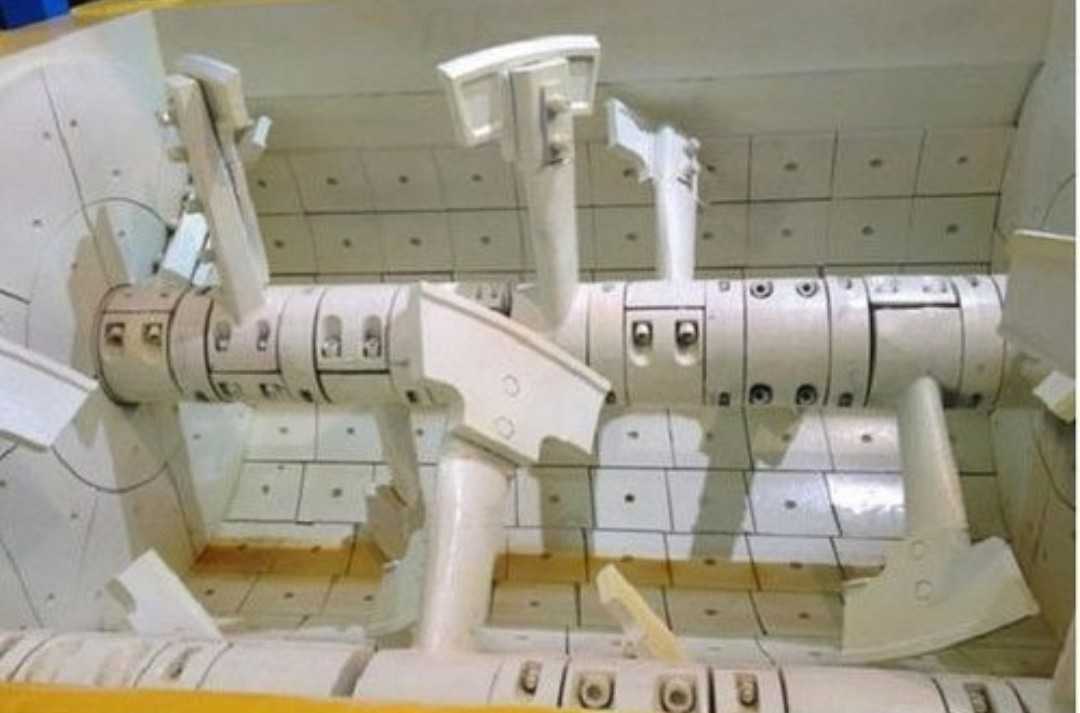

در مرکز فرایند اختلاط، بازوها و کفشک‌های ضد سایش قرار دارند که با حرکت چرخشی خود، تمامی مصالح را به‌صورت یکنواخت مخلوط می‌کنند و از ایجاد توده‌ها یا عدم اختلاط کامل جلوگیری می‌نمایند. این اجزا نیز به گونه‌ای طراحی شده‌اند که در صورت فرسودگی، به سادگی قابل تعویض باشند و دستگاه را از نظر عملکرد در سطح بالایی نگه دارند.

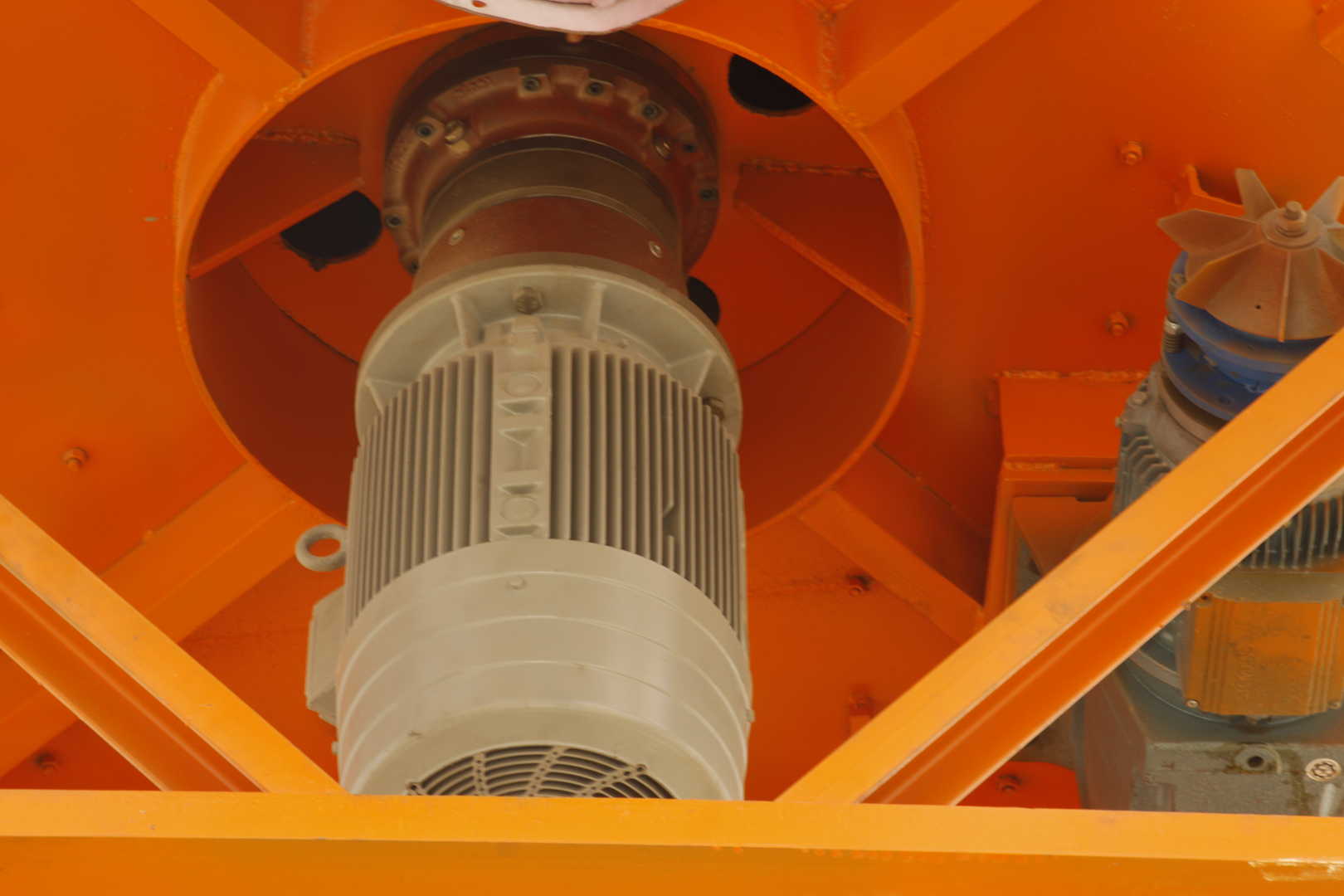

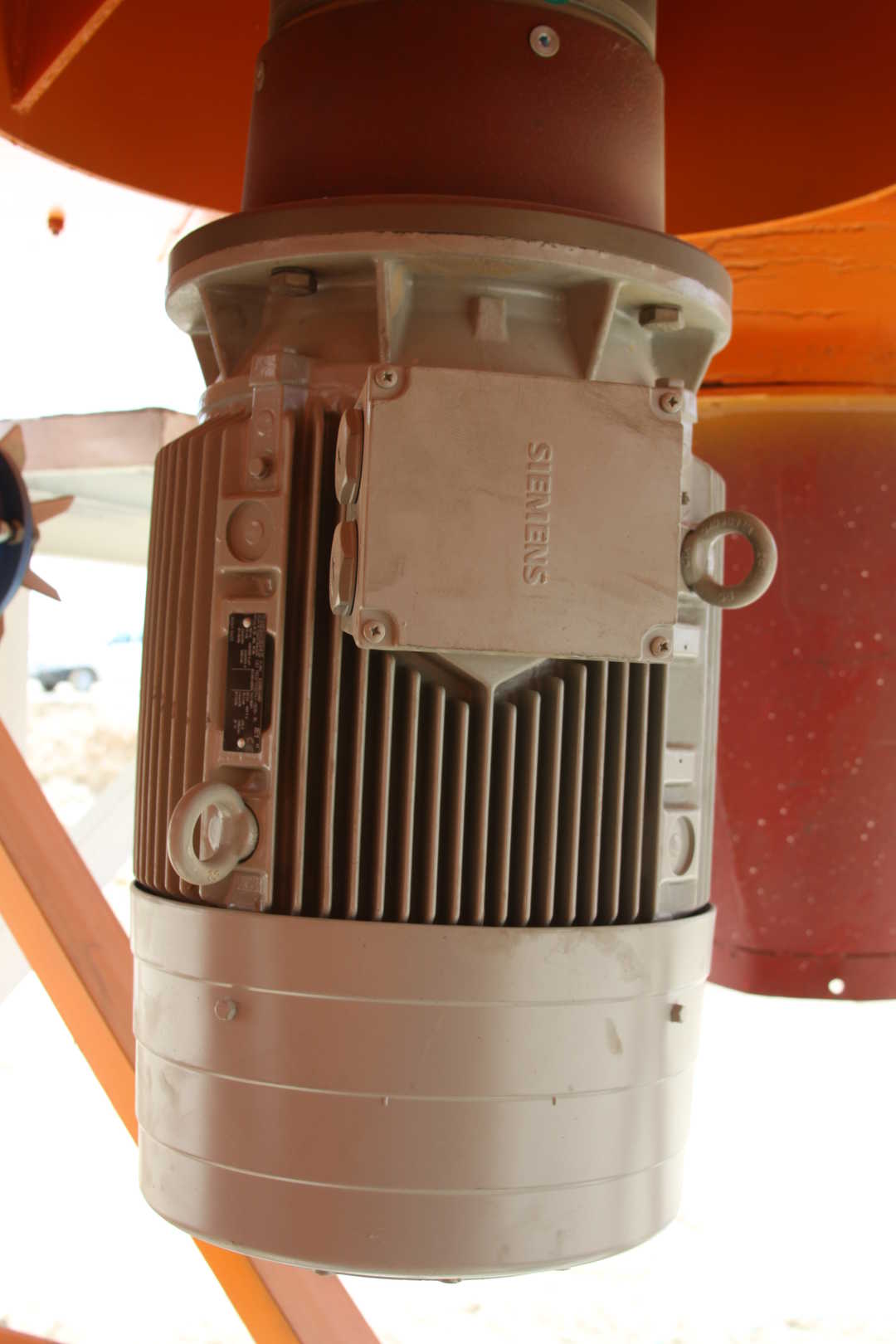

محرک این سیستم یک الکتروموتور ۵۰ اسب با کیفیت عالی است که انرژی لازم برای حرکت و اختلاط را فراهم می‌کند. این موتور قدرتمند توسط یک گیربکس صنعتی ساخت شرکت معتبر SEW آلمان پشتیبانی می‌شود. گیربکس SEW نه تنها از اصالت کالا برخوردار است (با ضمانت رسمی)، بلکه به دلیل طراحی دقیق، صدای عملکردی بسیار پایین، لرزش ناچیز و عمر طولانی، از بهترین انتخاب‌ها برای تجهیزات صنعتی سنگین محسوب می‌شود. مجموعه‌ی میکسر به همراه شاسی مستحکم و پاگردهای ایمنی طراحی شده تا نصب، نگهداری و بازرسی آن به راحتی انجام گیرد.
نوار نقاله :
نوار نقاله به عنوان شریان حیاتی سیستم، وظیفه‌ی انتقال مصالح از فیدر یا هاپر ذخیره‌سازی به دیگ میکسر را بر عهده دارد. این نوار نقاله با طول ۱۵ متر و عرض مفید ۸۰ سانتی‌متر، فضای کافی برای حمل حجم بالای مصالح در هر بار بارگیری را فراهم می‌کند.

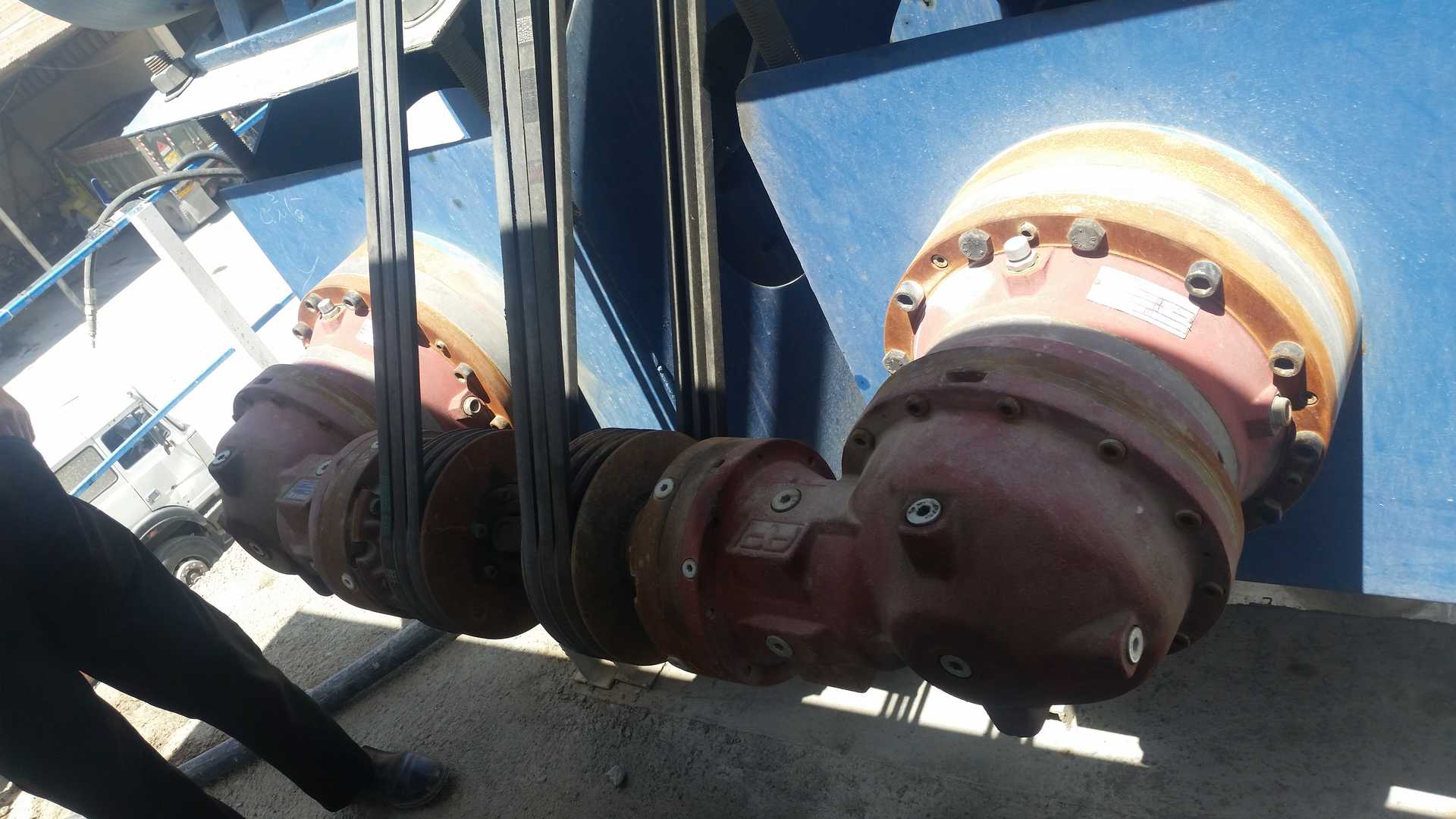

موتور این بخش از نوع موتوژن با قدرت ۱۰ اسب بوده و به یک گیربکس صنعتی پرقدرت متصل است تا انتقال روان، بی‌وقفه و دقیق مصالح را تضمین نماید. رولیک‌ها با قطر ۶۰ میلی‌متر طراحی شده‌اند تا ضمن چرخش روان، عمر مفید بالایی داشته باشند. همچنین، درام اصلی با قطر ۲۵ سانتی‌متر قابلیت چرخش نرم و انتقال یکنواخت تسمه را فراهم می‌سازد.
تسمه نقاله از نوع EP500 ساخت ترکیه یا تایوان و به صورت چهارلانخ انتخاب شده که از مقاومت کششی بالا، دوام در برابر فشار و انعطاف‌پذیری مطلوب برخوردار است. این نوع تسمه‌ها در برابر ساییدگی و پارگی مقاوم بوده و برای کاربردهای صنعتی سنگین نظیر بچینگ ایده‌آل می‌باشند.
اسکرو سیمان :
در فرآیند تولید بتن، انتقال یکنواخت و پیوسته‌ی سیمان به درون مخزن توزین، یکی از مراحل حیاتی است که مستقیماً بر کیفیت نهایی بتن تأثیر می‌گذارد. برای انجام این وظیفه‌ی حساس، از اسکروهای سیمان با طراحی مهندسی‌شده و عملکرد دقیق استفاده می‌شود. در این مجموعه از دو اسکرو سیمان ۱۰ اینچی به طول ۷ متر بهره گرفته شده است. این اسکروها با استفاده از موتور 20 اسب موتوژن و گیربکس‌های خورشیدی تجهیز شده‌اند که علاوه بر قدرت بالا، پایداری عملکرد و دوام در شرایط سخت کاری را نیز تضمین می‌کنند.
طراحی مارپیچ داخلی اسکروها به گونه‌ای است که سیمان را به صورت یکنواخت، بدون انسداد و با کمترین میزان هدررفت از سیلو به داخل سیستم وزن‌کشی منتقل می‌کند. این انتقال دقیق باعث می‌شود درصد اختلاط مواد اولیه دقیق‌تر انجام شود و بتن نهایی از کیفیت یکدست‌تری برخوردار باشد. جنس بدنه، نوع پوشش داخلی، و سیستم آب‌بندی اسکروها نیز برای جلوگیری از نفوذ رطوبت و افزایش عمر کاری بهینه‌سازی شده‌اند.

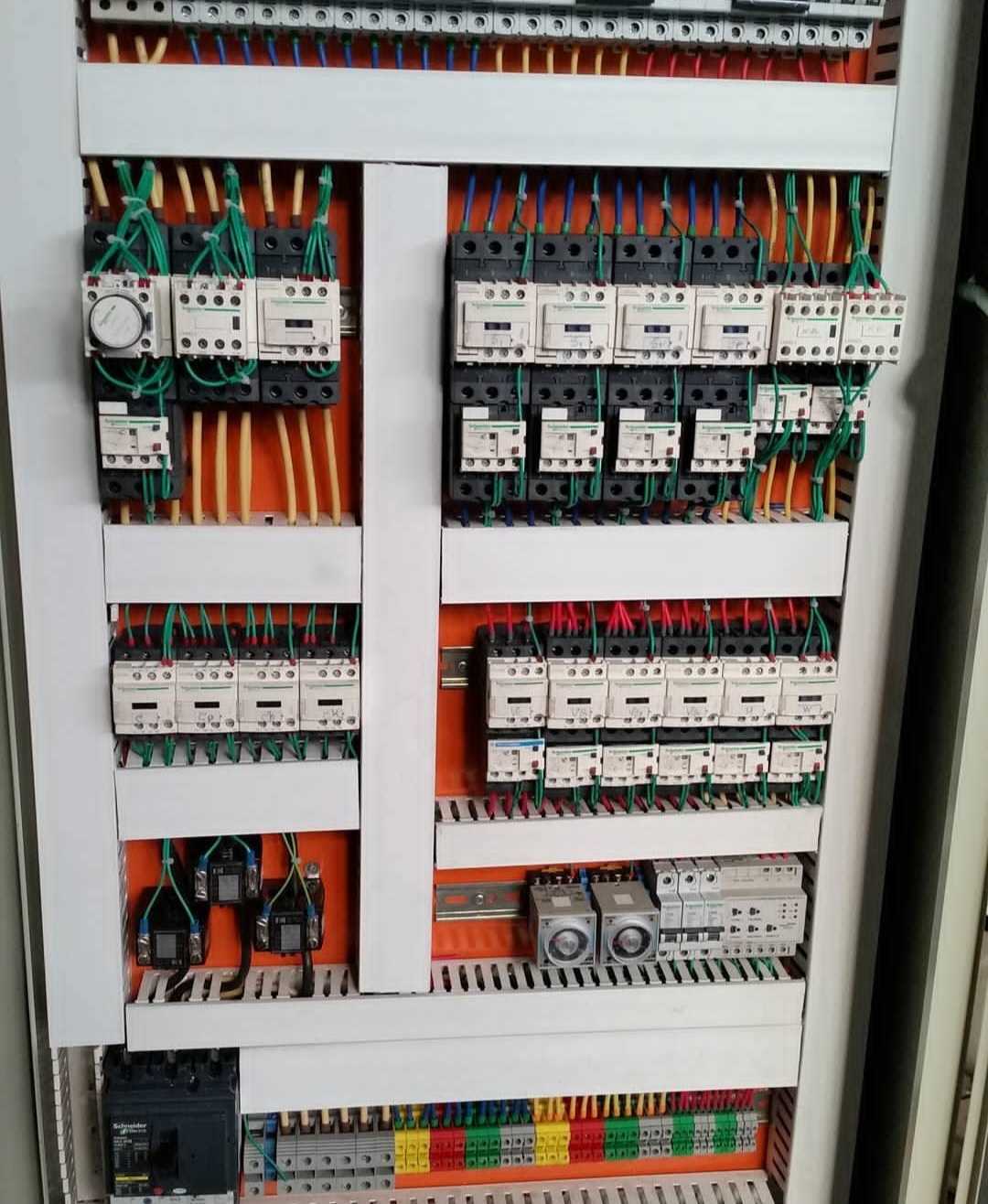

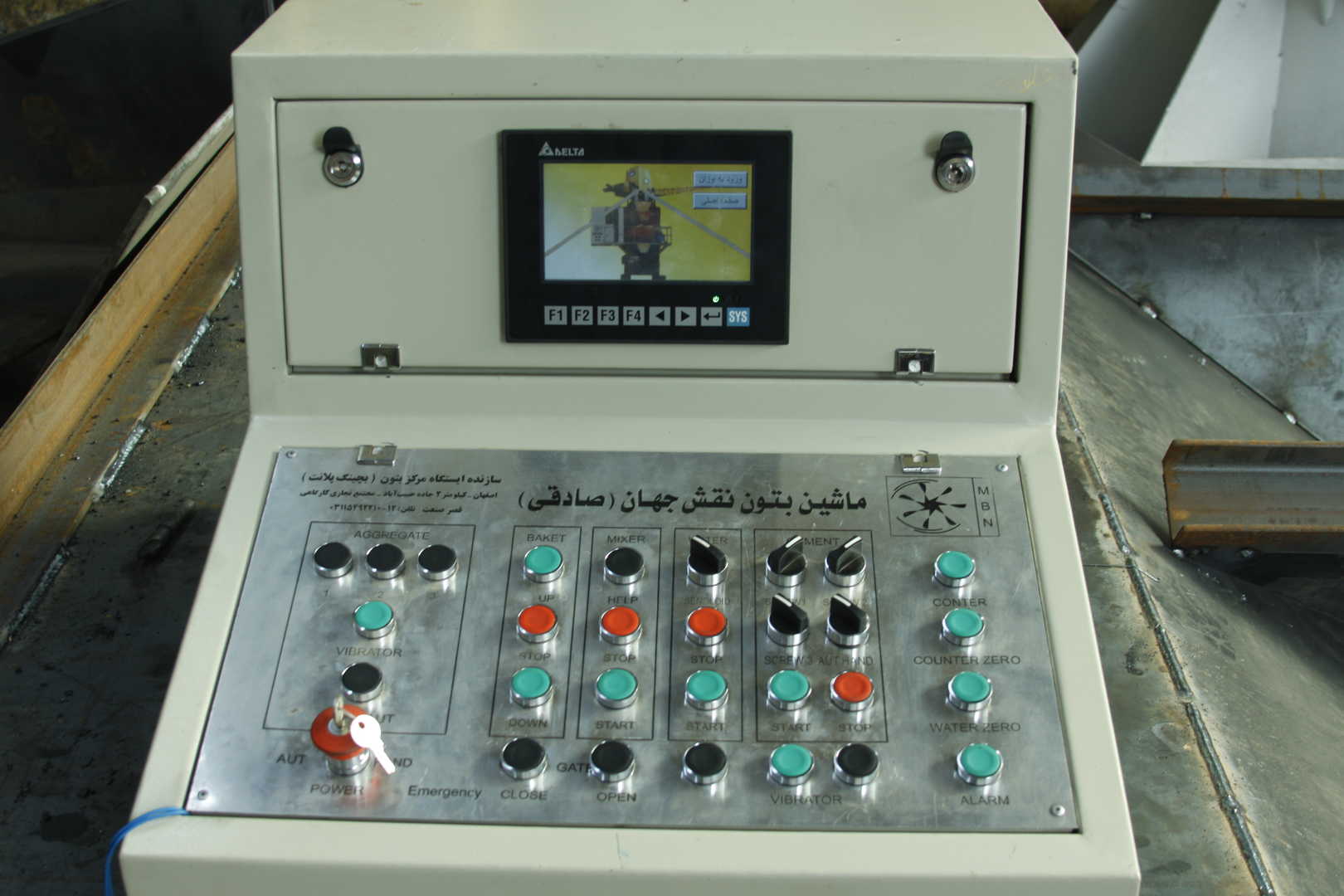

تابلو فرمان :
تابلو فرمان در نقش مغز سیستم بچینگ پلانت، تمامی اجزا و فرآیندهای مکانیکی و الکترونیکی دستگاه را کنترل می‌کند. این تابلو با استفاده از قطعات درجه‌یک برند هیوندای کره جنوبی طراحی و مونتاژ شده است. درون تابلو، از کلیدهای حرارتی محافظ الکتروموتور برای جلوگیری از سوختگی یا فشار بیش از حد به موتورها استفاده شده و همچنین کنترل فاز هوشمند شیوا به کار رفته است تا نوسانات برق، قطعی فاز یا افت ولتاژ موجب آسیب به تجهیزات نشود.
تابلو فرمان امکان عملکرد به دو صورت کاملاً اتوماتیک و دستی را فراهم می‌کند، به این معنا که اپراتور می‌تواند بسته به نیاز پروژه یا شرایط خاص، کنترل دستگاه را به سیستم هوشمند بسپارد یا به صورت دستی عملیات را مدیریت کند. این انعطاف‌پذیری باعث افزایش بهره‌وری، امنیت و کاهش خطای انسانی در فرآیند تولید بتن می‌شود.

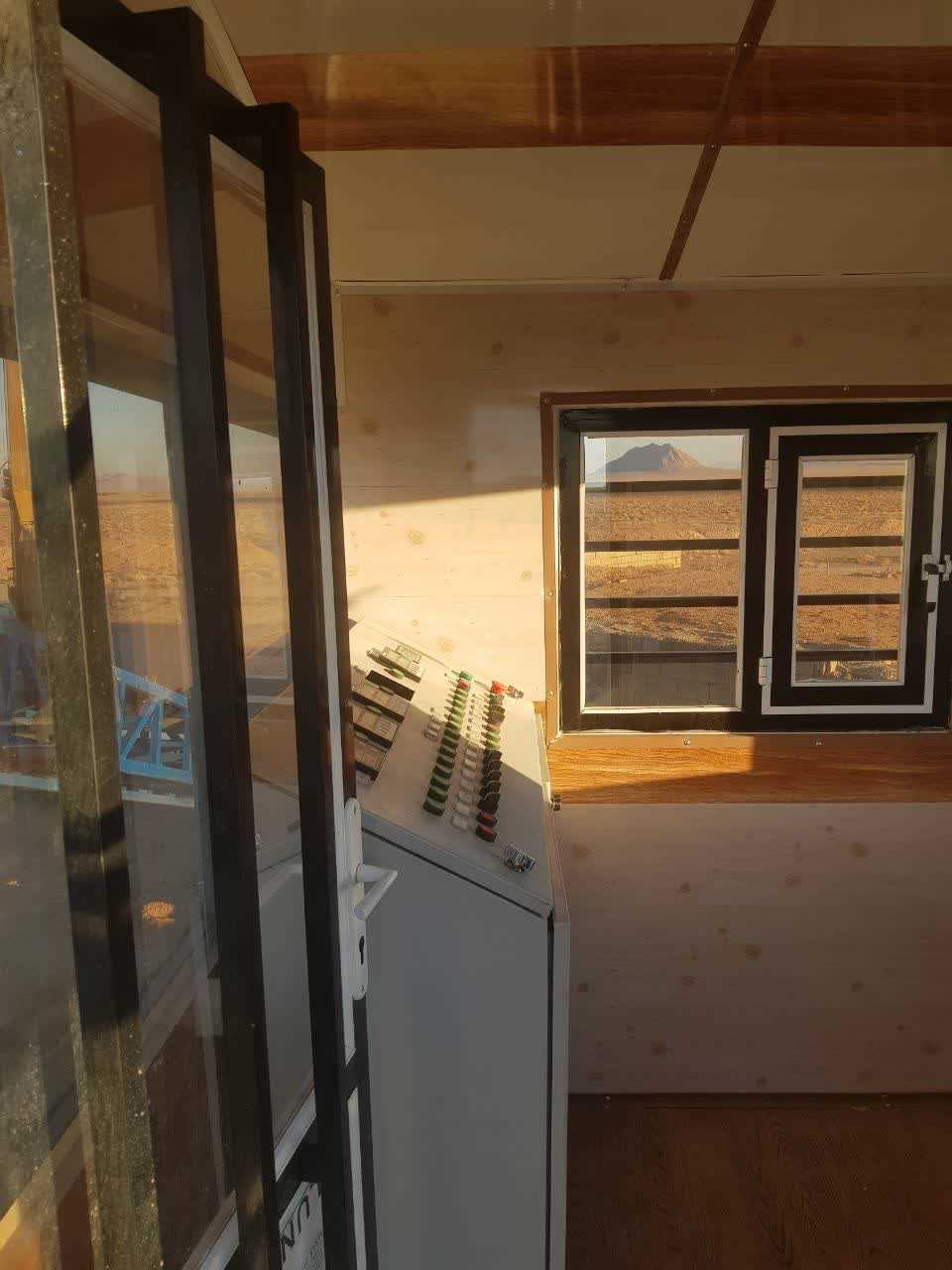

کابین کنترل :
کابین کنترل، همانند اتاق فرمان یک کارخانه، مرکز اصلی هدایت و نظارت بر کل عملکرد بچینگ پلانت به شمار می‌رود. این کابین با ابعاد استاندارد ۲×۲ متر طراحی شده تا فضای کافی برای استقرار اپراتور و تجهیزات کنترلی فراهم شود. از ویژگی‌های متمایز این کابین، می‌توان به نصب سیستم تهویه مطبوع اسپلیت با قابلیت سرمایش و گرمایش اشاره کرد که شرایط محیطی مناسبی را برای اپراتور در تمامی فصول سال فراهم می‌سازد و از بروز خستگی یا کاهش تمرکز در حین کار جلوگیری می‌کند.
درون این کابین، تابلو فرمان مرکزی، مانیتورینگ سیستم، و ابزارهای کنترل دستی و دیجیتال تعبیه شده‌اند. موقعیت مکانی کابین معمولاً به‌گونه‌ای انتخاب می‌شود که اپراتور بتواند دید کافی و تسلط کامل بر تمامی اجزای دستگاه بچینگ داشته باشد. این تسلط بصری نقش مهمی در تشخیص سریع مشکلات احتمالی، کاهش زمان توقف و افزایش بهره‌وری ایفا می‌کند.

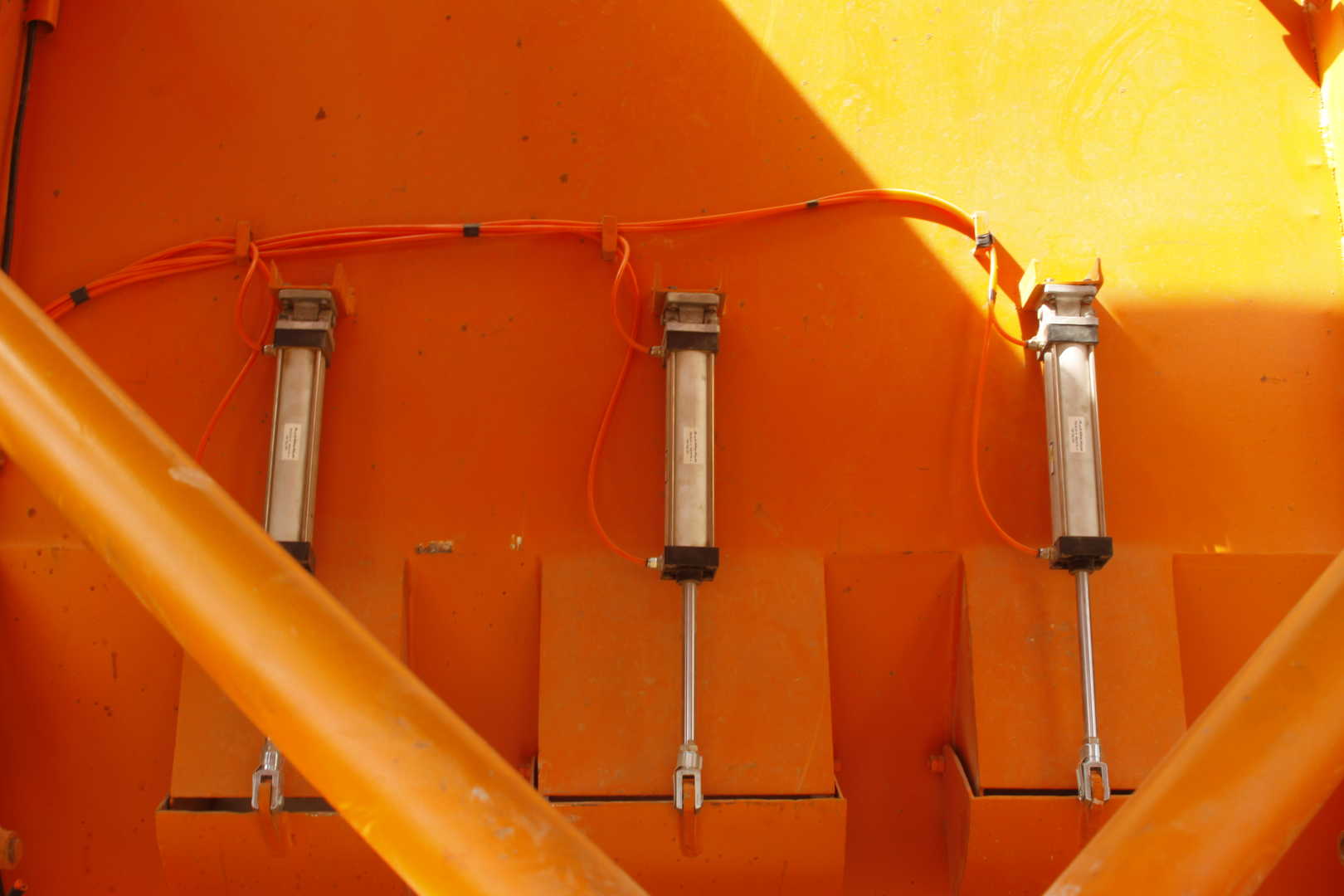

سیستم پنوماتیک :
یکی از سیستم‌های کلیدی در عملکرد روان و خودکار بچینگ پلانت، سیستم پنوماتیک است. این سیستم وظیفه باز و بسته کردن درب‌های سیلوها، شیرهای کنترل مصالح و همچنین برخی از مکانیزم‌های حرکتی دیگر را بر عهده دارد. در این دستگاه، سیستم پنوماتیک شامل شیر برقی‌های دقیق و سریع‌العمل، جک‌های صنعتی بادوام و کمپرسور باد با ظرفیت ۵۰۰ لیتر می‌باشد.
کمپرسور باد، وظیفه تأمین هوای فشرده لازم برای عملکرد تمامی اجزای پنوماتیکی را بر عهده دارد. این هوای فشرده با فشار و دبی تنظیم‌شده، به شیرها و جک‌ها منتقل می‌شود تا عملیات به‌صورت کاملاً خودکار و بدون نیاز به دخالت دستی انجام گیرد. انتخاب کمپرسور با ظرفیت بالا نه تنها تضمین‌کننده پایداری سیستم در زمان اوج کار است، بلکه از افت فشار ناگهانی و ایجاد تاخیر در عملیات نیز جلوگیری می‌کند.
به‌طور کلی، عملکرد هماهنگ سیستم پنوماتیک با کنترل الکترونیکی، سرعت، دقت و ایمنی فرآیند بتن‌سازی را به‌طرز چشمگیری افزایش می‌دهد.
مخزن مواد افزودنی :

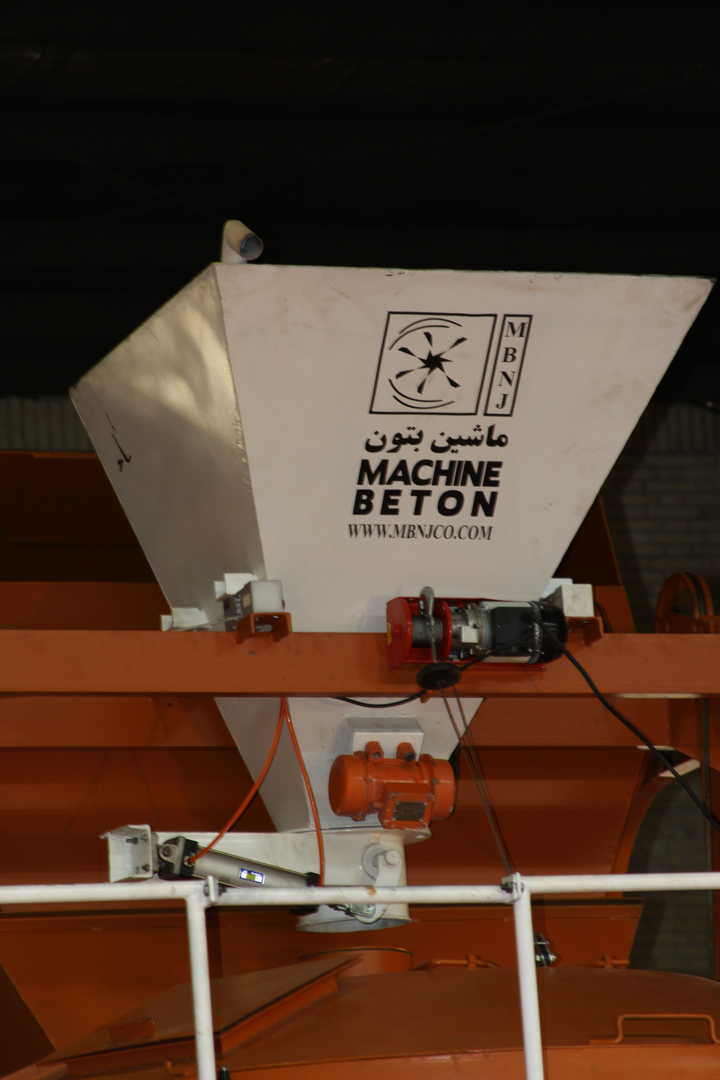

در فرآیند تولید بتن باکیفیت و با خواص مهندسی‌شده، استفاده از مواد افزودنی یکی از اجزای حیاتی به شمار می‌رود. سیستم مواد افزودنی در این مجموعه شامل یک مخزن باسکول دقیق با دو عدد لودسل ۵۰ کیلوگرمی است که قابلیت سنجش وزن با تلورانس کمتر از ۲ درصد را دارد. این دقت بالا در توزین باعث می‌شود که مقدار ماده افزودنی مصرفی با حداکثر انطباق با فرمول طراحی شده بتن تطابق داشته باشد.
اپراتور می‌تواند دوز مورد نظر از ماده افزودنی را به‌صورت دقیق تعیین کند تا طی فرآیند اختلاط در دیگ میکسر، به ترکیب بتن افزوده شود. استفاده از افزودنی‌های شیمیایی نقش مهمی در تسریع واکنش هیدراسیون سیمان دارد؛ بدین ترتیب، زمان گیرش بتن کاهش یافته و مقاومت فشاری آن در مدت زمان کوتاه‌تری افزایش می‌یابد. این موضوع در پروژه‌هایی که زمان‌بندی فشرده دارند یا در شرایط اقلیمی خاص اجرا می‌شوند، یک مزیت کلیدی محسوب می‌شود. استفاده از این سیستم موجب افزایش بهره‌وری، کاهش مصرف انرژی، و بهینه‌سازی خصوصیات مکانیکی بتن می‌گردد.
سیستم آب رسانی :
در ترکیب بتن، آب یکی از مهم‌ترین اجزا است که میزان و نحوه اضافه شدن آن به مخلوط، مستقیماً بر کیفیت بتن نهایی تأثیر می‌گذارد. سیستم آبرسانی این دستگاه شامل یک پمپ ۴ اینچ پمپ ایران با سیستم گریز از مرکز بوده که با الکتروموتور ۷.۵ اسب موتوژن کار می‌کند. این پمپ با طراحی ویژه خود، انتقال یکنواخت و بدون نوسان آب را به داخل دیگ میکسر تضمین می‌کند.

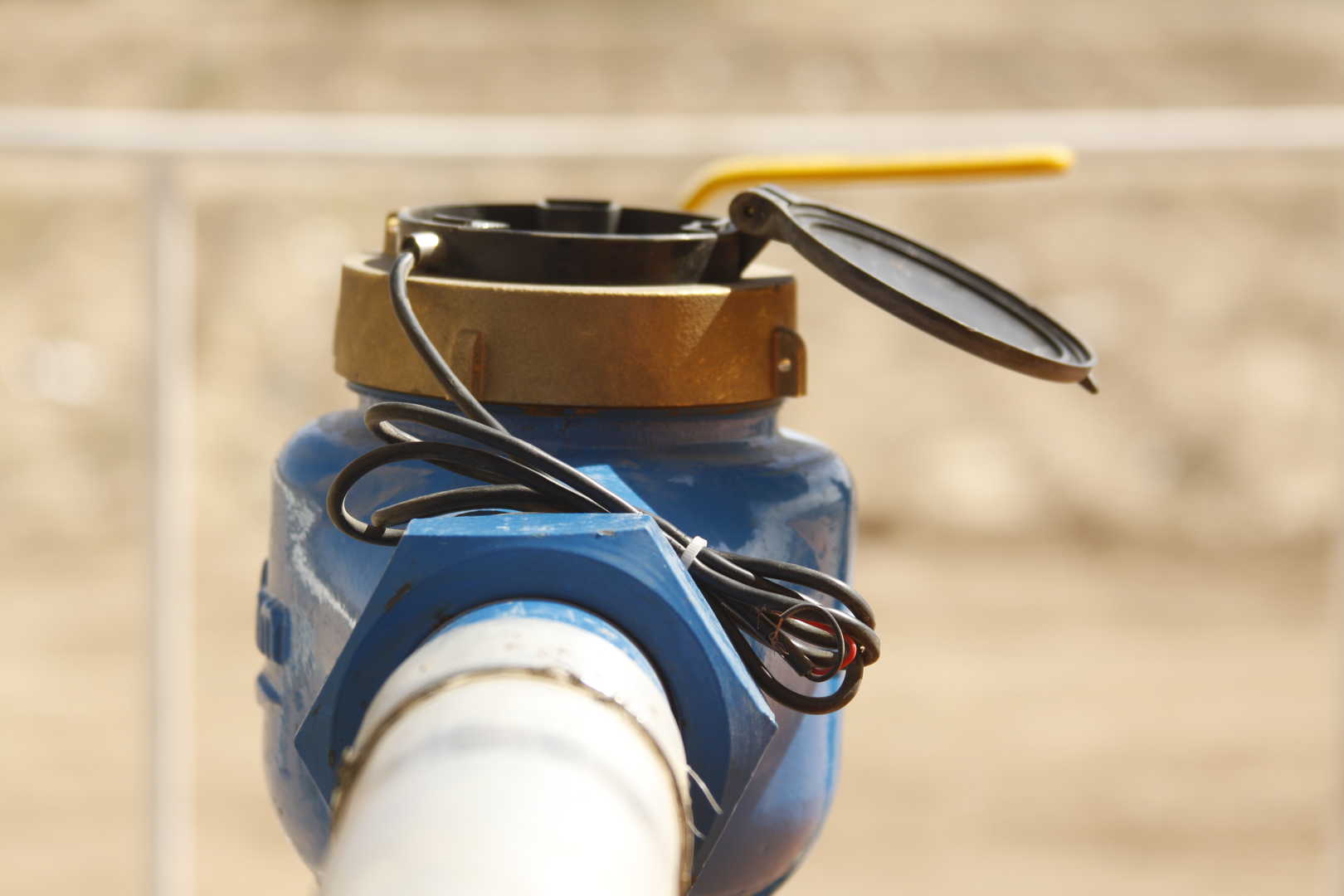

برای کنترل دقیق حجم آب مصرفی، یک کنتور دیجیتال پالس‌دار ۲ اینچ با نمایشگر تمام اتوماتیک در مسیر سیستم قرار گرفته است. این کنتور قابلیت ثبت و نمایش لحظه‌ای مقدار آب عبوری را دارد و در ارتباط با سیستم کنترل مرکزی، عملکرد بسیار دقیق و هماهنگی را فراهم می‌سازد. مجموعه لوله‌ها، شیرها و اتصالات نیز با در نظر گرفتن فشار کاری بالا و مقاومت در برابر خوردگی طراحی شده‌اند. نتیجه این هماهنگی، دستیابی به نسبت دقیق آب به سیمان (W/C Ratio) و افزایش دوام و کارایی بتن تولیدی خواهد بود.

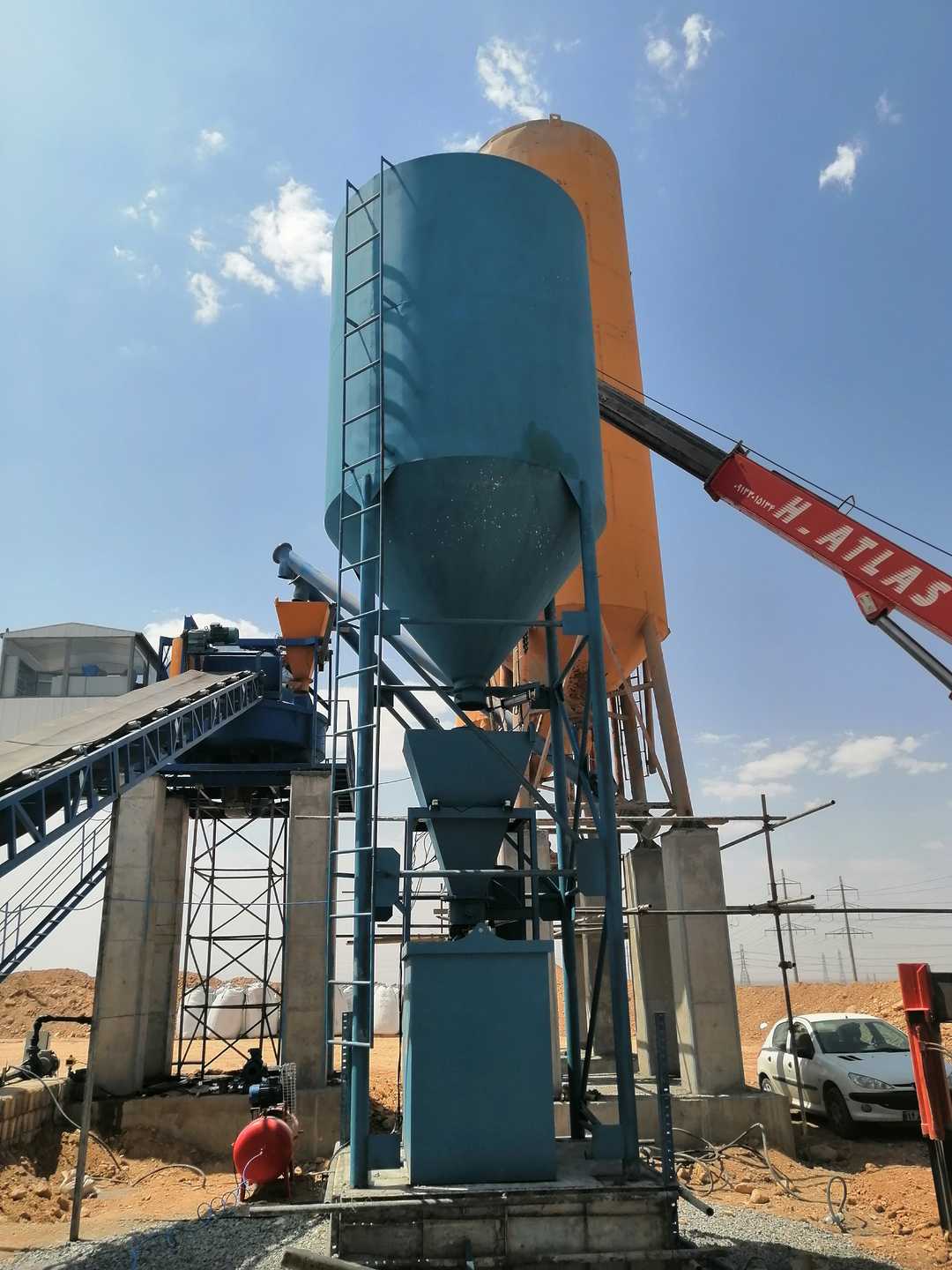

مخزن سیمان:

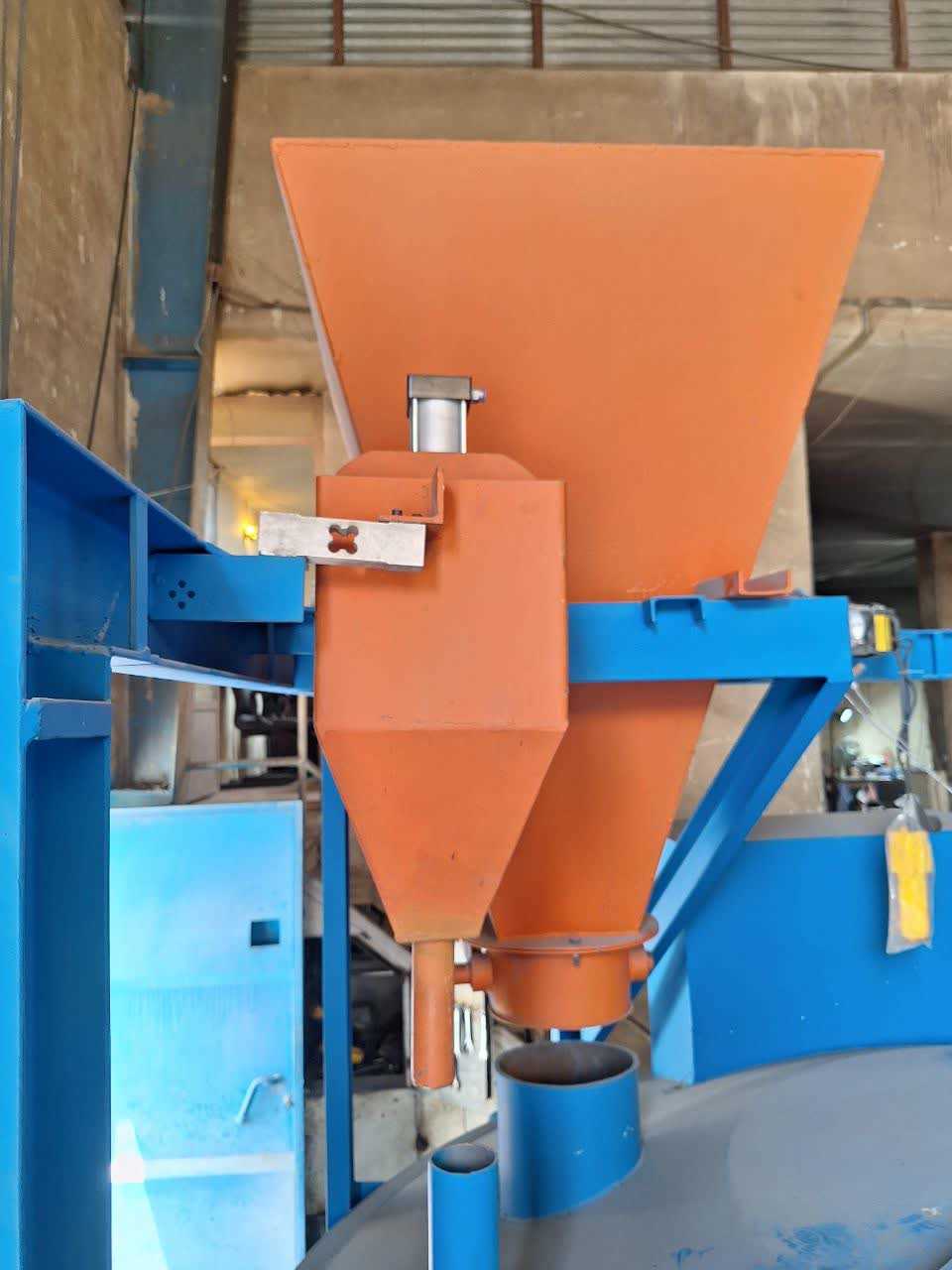

برای تأمین دقیق سیمان مورد نیاز در هر بچ، سیستم توزین سیمان طراحی‌شده در این مجموعه از لحاظ فنی بسیار پیشرفته و مهندسی‌شده است. باسکول سیمان با بهره‌گیری از چهار عدد لودسل ۳۰۰ کیلوگرمی، قابلیت توزین تا ۷۰۰ کیلوگرم سیمان را با تلورانس کمتر از ۲ درصد دارد. این دقت بالا در اندازه‌گیری باعث می‌شود هر نوبت تولید بتن با ترکیب کاملاً یکنواخت و بر اساس استانداردهای کیفی انجام شود.
عملیات تخلیه سیمان به‌واسطه سیستم پنوماتیکی هوشمند کنترل می‌شود و اپراتور می‌تواند از طریق تابلو فرمان، وزن و حجم مورد نیاز برای هر بچ را تنظیم کند. این قابلیت تنظیم دستی و اتوماتیک نه‌تنها کار اپراتور را ساده‌تر می‌سازد بلکه به کاهش خطاهای انسانی نیز کمک می‌کند. جنس مخزن، طراحی ورودی و خروجی‌ها و مکانیزم لرزش‌گیر از دیگر نکاتی است که عملکرد روان سیستم را تضمین می‌کند.
جرثقیل برقی :

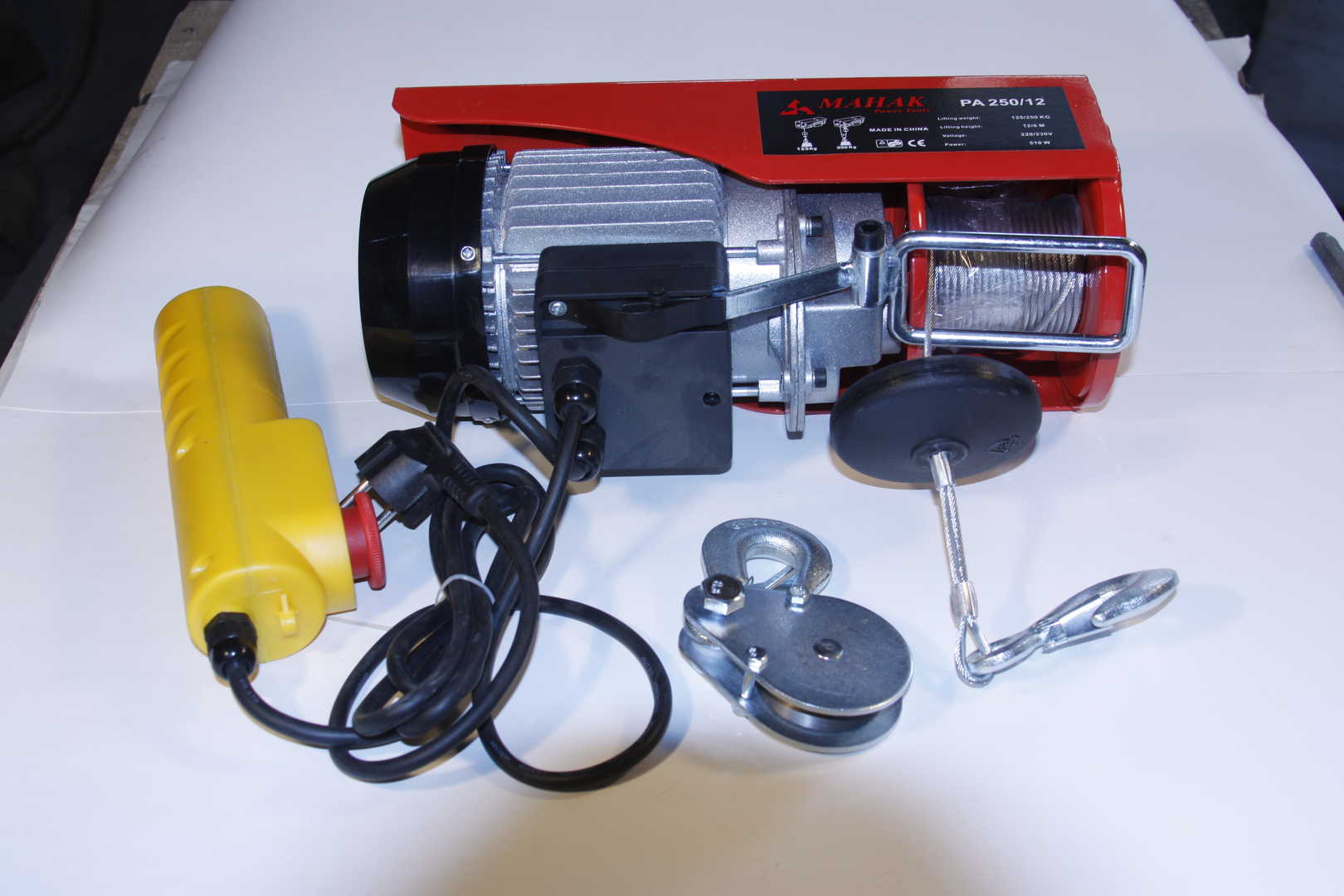

جرثقیل برقی نصب‌شده بر روی درب دیگ میکسر یکی دیگر از ویژگی‌های کلیدی این سیستم است که نقش مهمی در سهولت تعمیر و نگهداری داخلی دیگ ایفا می‌کند. این جرثقیل با طراحی ارگونومیک و عملکرد نرم، به اپراتور امکان می‌دهد تا درب دیگ را به‌راحتی باز کرده و به اجزای داخلی مانند کاشی‌های سرامیکی، بازوهای اختلاط و کفشک‌ها دسترسی پیدا کند. این ویژگی باعث می‌شود عملیات تعویض قطعات، سرویس‌های دوره‌ای و بازرسی‌های فنی با سرعت و ایمنی بیشتری انجام گیرد.

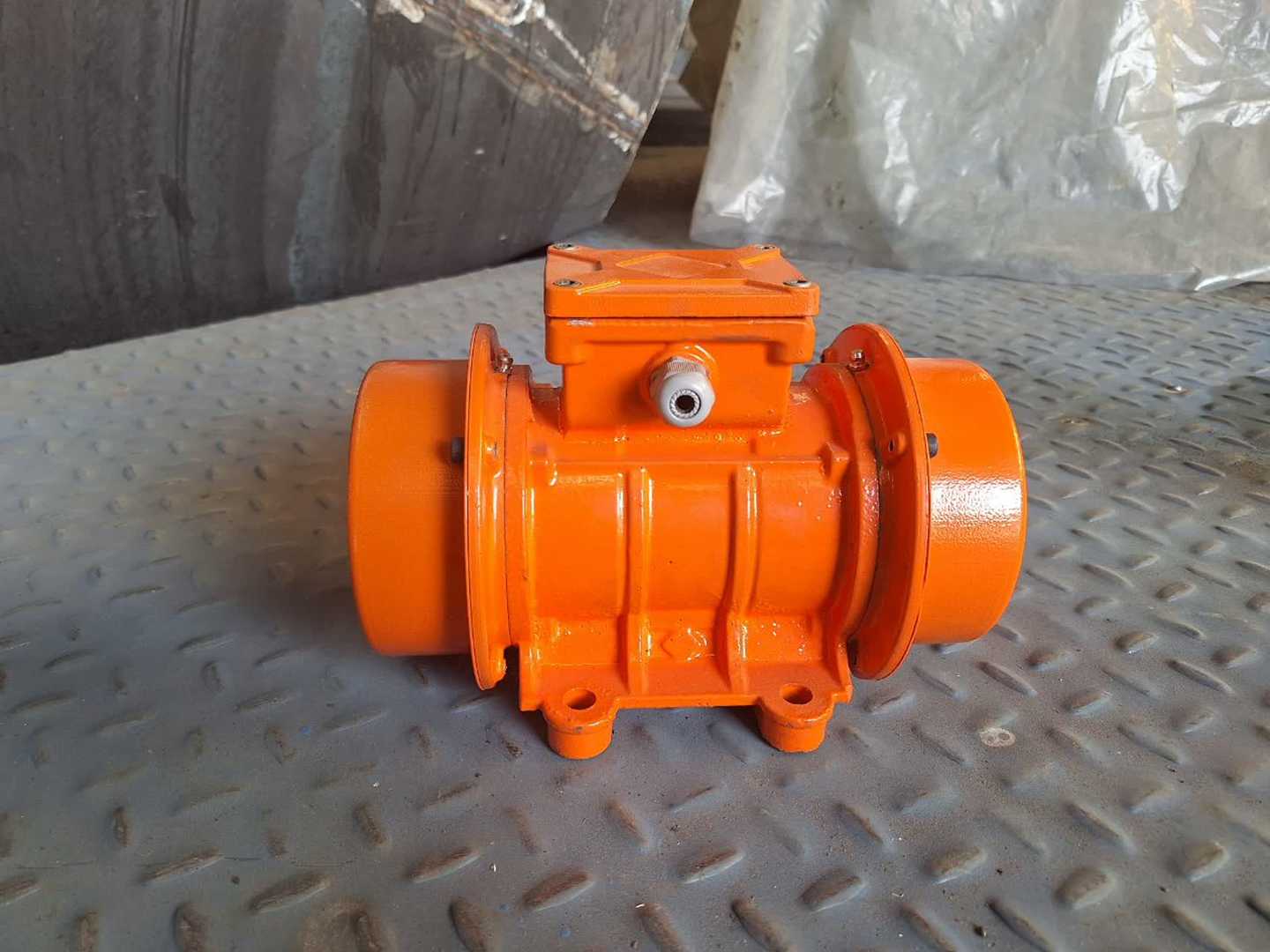

ویبراتور صنعتی :
در بخش‌هایی از عملیات بچینگ مانند تخلیه مصالح از هاپر یا حرکت سیمان به درون سیستم، گاهی اوقات به‌دلیل وزن زیاد مواد و ایجاد اصطکاک بالا میان مصالح و دیواره مخازن، جریان خروجی دچار انسداد یا کندی می‌شود. برای رفع این مشکل، سیستم از دو عدد ویبراتور وارداتی قدرتمند بهره می‌برد که با اعمال ضربات هماهنگ و کنترل‌شده به دیواره مخازن، مصالح را به حرکت درمی‌آورد و فرآیند تخلیه را تسهیل می‌کند.
این ویبراتورها طوری طراحی شده‌اند که ضمن ایجاد لرزش مؤثر، کمترین صدا و بیشترین دوام را داشته باشند. همچنین محل نصب آنها بر اساس نقاط بحرانی جریان مصالح در هاپر و مخزن سیمان انتخاب شده تا عملکرد سیستم بدون توقف و انسداد ادامه یابد.
سیستم توزین مصالح :
در این مجموعه، سیستم توزین کاملاً دیجیتال طراحی شده است و به‌وسیله چهار عدد لودسل از نوع S شکل با ظرفیت 2000 کیلوگرم عمل می‌کند. این لودسل‌ها نه‌تنها از دقت بالایی برخوردارند، بلکه در برابر تنش‌ها و ارتعاشات ناشی از تخلیه مصالح مقاومت بسیار خوبی دارند.
امکان تنظیم مقادیر برداشت مصالح به تفکیک از چند نوع دانه‌بندی مختلف مانند شن نخودی، شن بادامی و ماسه وجود دارد. این ویژگی کمک می‌کند تا بتن متناسب با نیاز پروژه و طبق طرح اختلاط مشخص، به صورت دقیق تولید شود. میزان خطای توزین در این سیستم کمتر از ۲ درصد است که مطابق با استانداردهای بین‌المللی در تولید بتن آماده و پیش‌ساخته می‌باشد. سیستم دیجیتال تعبیه‌شده امکان نمایش لحظه‌ای وزن مصالح و ارسال داده به کابین کنترل را دارد که باعث افزایش سرعت و دقت در روند تولید بتن خواهد شد.

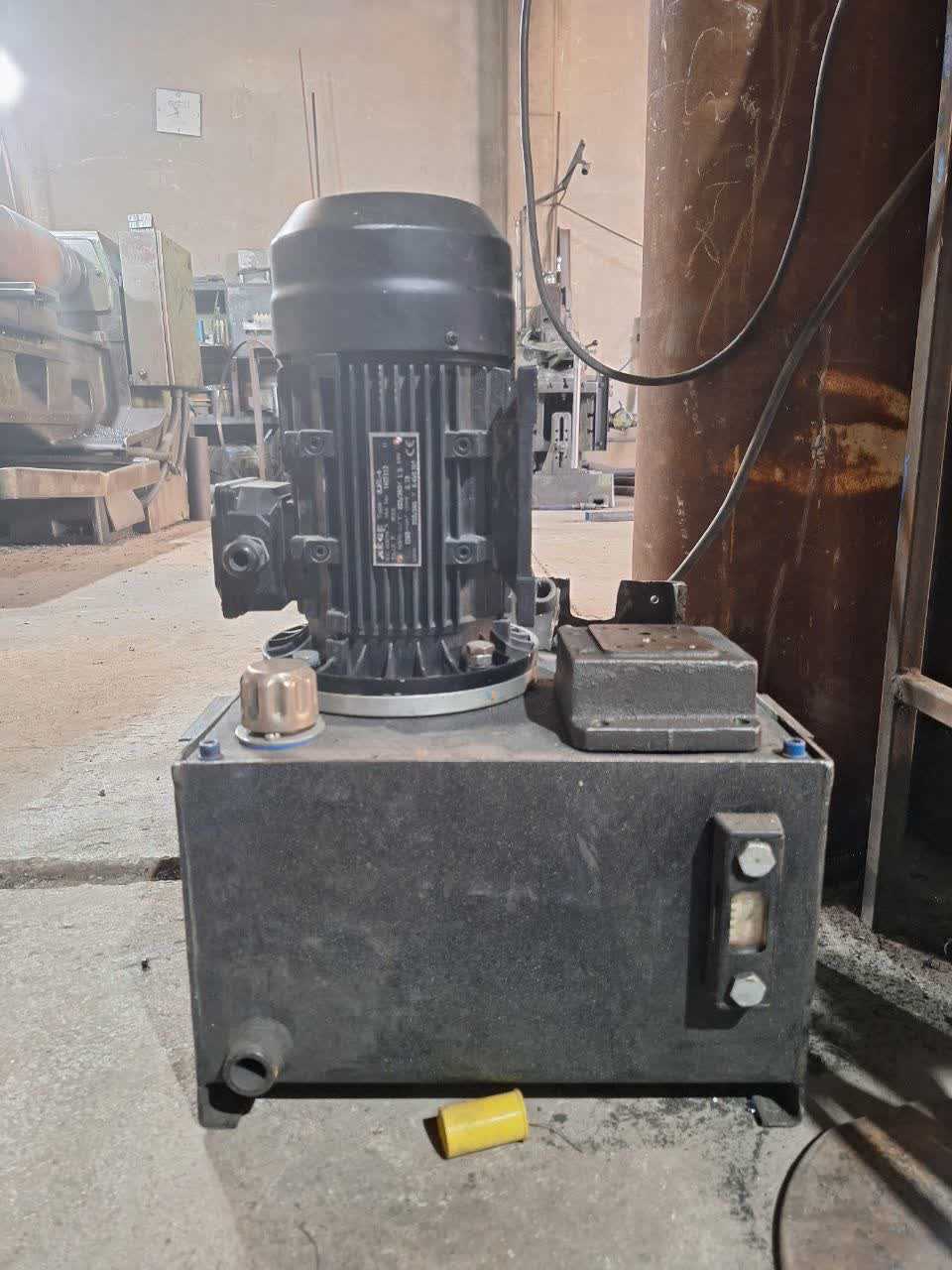

یونیت هیدرولیک :
در دستگاه‌های بچینگ پلانت حرفه‌ای، یکی از اجزای مهم و تأثیرگذار، سیستم هیدرولیک مخصوص کنترل دریچه تخلیه بتن از دیگ میکسر است. این سیستم شامل الکتروموتور 2 اسب با راندمان بالا، شیر برقی دقیق هیدرولیکی، مخزن روغن، پمپ روغن صنعتی، جک هیدرولیک با کورس متناسب و فشارشکن استاندارد می‌باشد که همگی در یک واحد مستقل و مجزا طراحی شده‌اند.
مزیت اصلی این طراحی مجزا آن است که در صورت خاموش بودن میکسر یا بروز اختلال در سیستم اصلی، اپراتور همچنان قادر خواهد بود با استفاده از یونیت هیدرولیک، دریچه تخلیه را باز یا بسته کند. این ویژگی نه‌تنها ایمنی اپراتور و دستگاه را تضمین می‌کند، بلکه مانع از گیر افتادن بتن در داخل میکسر در شرایط اضطراری می‌شود. سیستم هیدرولیکی طراحی‌شده دارای واکنش سریع، عملکرد نرم و عمر کاری طولانی است و به صورت هماهنگ با سایر بخش‌ها از طریق تابلو فرمان یا کنترل دستی قابل بهره‌برداری می‌باشد.

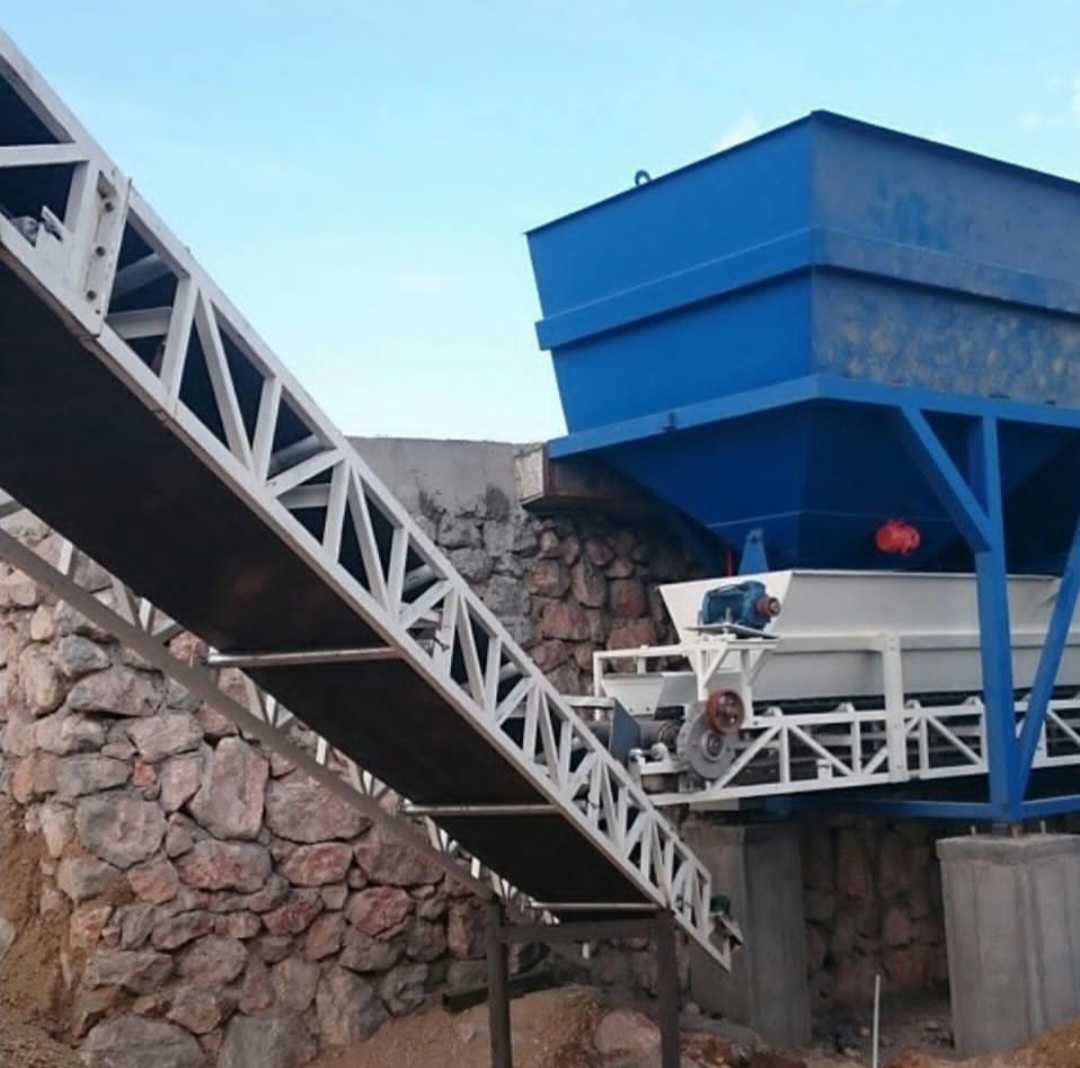

فیدر مصالح :

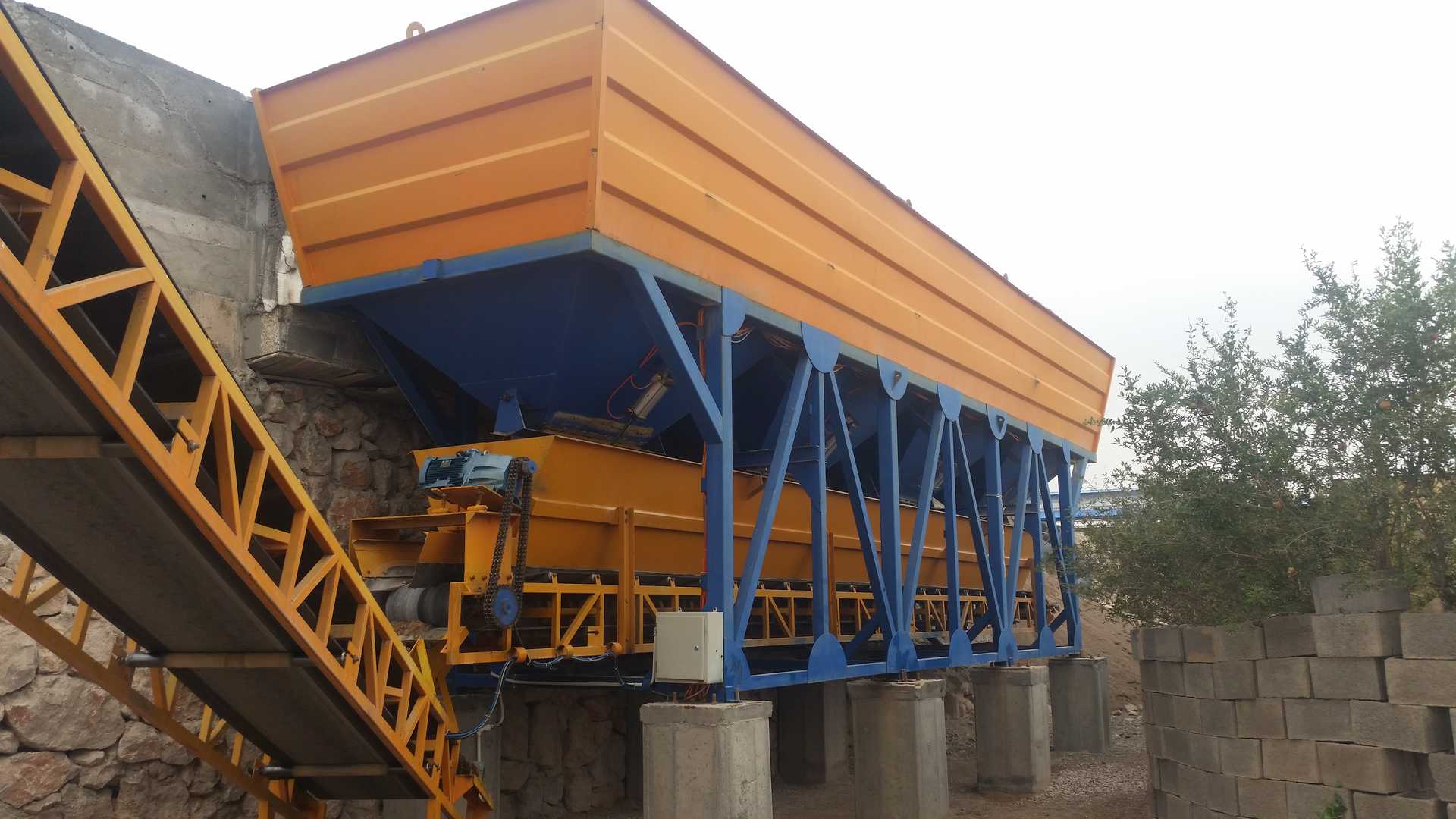

این فیدر با ساختار مهندسی‌شده و طراحی صنعتی سنگین، از شاسی مستحکم با پروفیل‌های قوطی ۱۳×۱۳ و ۹×۹ ساخته شده است که نه‌تنها استحکام مکانیکی بالایی دارد بلکه در برابر لرزش‌ها، بارهای سنگین مصالح و شرایط کاری سخت، دوام فوق‌العاده‌ای از خود نشان می‌دهد.
سیستم توزین فیدر به صورت کاملاً دیجیتال و هوشمند طراحی شده و مجهز به باسکول الکترونیکی با نمایشگر دیجیتال پیشرفته است. این نمایشگر در داخل پنل مرکزی کنترل قرار دارد و به اپراتور امکان می‌دهد تا وزن مصالح هر فیدر را به صورت مجزا و لحظه‌ای مشاهده، کنترل و تنظیم کند. این قابلیت، نقش مهمی در رعایت دقیق نسبت‌های طرح اختلاط دارد و کمک می‌کند تا بتن تولیدی از کیفیت یکنواخت و قابل‌اعتمادی برخوردار باشد.
پس از اندازه‌گیری مصالح، تسمه‌نقاله مصالح توزین‌شده را با سرعت و دقت بالا به مرحله بعدی تولید، یعنی میکسر، منتقل می‌کند. به‌منظور افزایش کارایی، خروجی فیدرها به سیستم پنوماتیک مجهز شده‌اند که امکان باز و بسته شدن اتوماتیک دریچه‌ها را با سرعت بالا فراهم می‌کند؛ این عملکرد نه‌تنها مصرف انرژی را کاهش می‌دهد بلکه کنترل فرآیند تخلیه را نیز دقیق‌تر می‌سازد.
یکی از چالش‌های رایج در فیدر مصالح، چسبندگی مصالح مرطوب یا ریزدانه به بدنه داخلی مخازن است. برای رفع این مشکل، فیدر به ویبراتورهای صنعتی قدرتمند مجهز شده که با ایجاد ارتعاش مداوم، مانع از چسبیدن مصالح به دیواره‌ها می‌شوند و باعث تخلیه روان، سریع و کامل مواد می‌گردند. این ویژگی در افزایش سرعت تولید، کاهش توقفات و مصرف انرژی تأثیر به‌سزایی دارد.
در طراحی فیدر مصالح، قابلیت سفارشی‌سازی نیز در نظر گرفته شده است. بسته به نیاز مشتری، نوع پروژه یا تنوع دانه‌بندی مصالح، امکان تولید فیدر با تعداد مخازن بیشتر و ظرفیت‌های بالاتر نیز وجود دارد. این انعطاف‌پذیری در طراحی، بچینگ را به گزینه‌ای ایده‌آل برای پروژه‌های کوچک تا بزرگ بدل کرده است.
پاگرد و جان پناه :
در کنار طراحی فنی و تخصصی سیستم‌های مکانیکی و الکترونیکی، توجه به ایمنی و سهولت دسترسی در بچینگ پلانت اهمیت بسیار بالایی دارد. پاگردها و جان‌پناه‌های تعبیه‌شده در ساختار دستگاه، نه‌تنها تضمین‌کننده ایمنی پرسنل در حین کار و تعمیرات هستند، بلکه امکان دسترسی آسان و ایمن به تمامی اجزای بچینگ از جمله فیدر، میکسر، باسکول‌ها و تجهیزات کنترلی را فراهم می‌کنند.
پاگردها از پروفیل‌های مقاوم با پوشش ضدزنگ و سطح ضدلغزش ساخته شده‌اند و جان‌پناه‌ها نیز با ارتفاع استاندارد، ایمنی اپراتورها و تکنسین‌ها را در سطوح مختلف کاری تضمین می‌کنند. این تجهیزات، به‌ویژه در پروژه‌های بلندمدت و شرایط محیطی سخت، نقش کلیدی در افزایش ایمنی، بهینه‌سازی نگهداری و کاهش حوادث کاری دارند.
